Bakit mas gusto ng mga data center ang mga cabinet na nakakabit sa dingding? Pagbubunyag ng sikreto ng pagtaas ng paggamit ng espasyo ng 50%

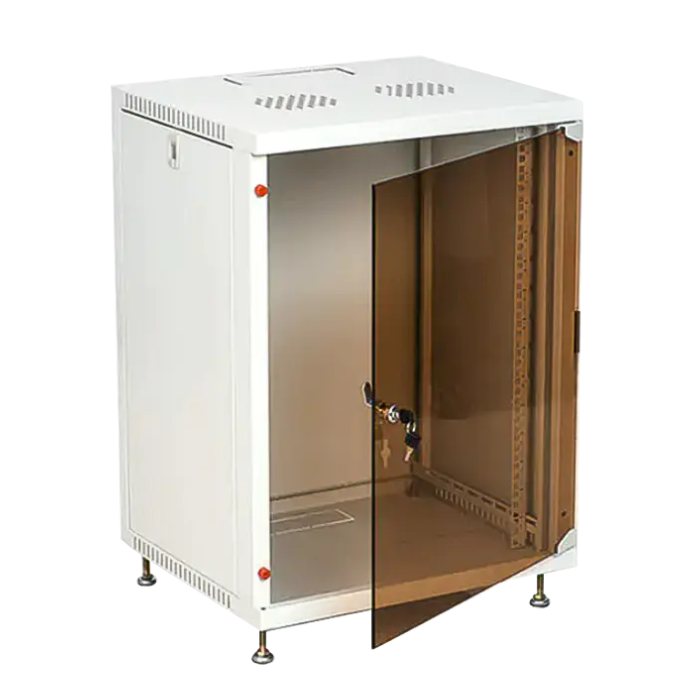

Sa disenyo ng mga sentro ng data at mga silid ng server, ang pag-optimize ng espasyo at kahusayan sa pagwawaldas ng init ay mga pangunahing pagsasaalang-alang. Bagama't matatag ang tradisyonal na mga cabinet na nakatayo sa sahig, madalas silang sumasakop ng maraming espasyo sa lupa, habang mga cabinet ng network na naka-mount sa dingding ay nagiging pagpipilian ng parami nang parami ng mga data center dahil sa kanilang compact na disenyo, flexible deployment at mahusay na pag-alis ng init.

1. Mga cabinet na nakadikit sa dingding kumpara sa mga cabinet na nakatayo sa sahig: paghahambing ng pangunahing bentahe

2. Paano madaragdagan ng 50% ang paggamit ng espasyo ng mga cabinet na nakadikit sa dingding?

Three-dimensional space development: mula sa "eroplano" hanggang sa "vertical"

Tradisyonal na silid ng kompyuter: ang mga cabinet ay nakaayos sa lupa, at ang mga sipi ay sumasakop sa 40% ng espasyo.

Solusyon sa dingding:

Maaaring mai-install ang mga cabinet sa mga dingding, haligi, o kahit sa ilalim ng kisame

2-3 beses ang bilang ng mga device na maaaring i-deploy sa parehong lugar

Modular na disenyo: palawakin kapag hinihiling

Stackable architecture: sinusuportahan ng ilang modelo ang pataas at pababang pag-install ng serye

Pagpapalawak na walang tool: taasan o babaan ang mga posisyon ng U sa pamamagitan ng mga tornilyo ng mabilisang paglabas

Intelligent na pamamahala ng cable

Hidden wiring trough: bawasan ang 30% ng cable clutter sa mga tradisyonal na cabinet

Rotatable cable management rack: hindi na kailangang i-disassemble ang kagamitan para sa pagpapanatili

3 . Standardized na proseso ng pag-install (6 na pangunahing hakbang)

Hakbang 1: Pagpoposisyon at pagmamarka

Gumamit ng antas ng laser upang matukoy ang taas ng pag-install (inirerekumenda na ang ibaba ay 1.2-1.8m mula sa lupa)

Markahan ang posisyon ng expansion bolt hole (error ≤1mm)

Hakbang 2: Mag-drill at ayusin

Gumamit ng M10 chemical anchor bolts para sa mga konkretong pader

Gumamit ng through-wall screws steel plate pads para sa brick walls

Huwag gumamit ng mga plastic expansion tubes (hindi sapat na kapasidad ng pagkarga)

Hakbang 3: Gabinete na nakabitin

Dalawang tao ang nagtutulungan sa pagbubuhat, isabit muna ang itaas na kawit at pagkatapos ay i-lock ang ibaba

Gumamit ng 0.1m m na feeler gauge upang suriin ang pagkakasya sa pagitan ng cabinet at ng dingding (gap <2mm)

Hakbang 4: Pagwawasto ng Verticality

Pagsubok sa antas ng dual-axis (harap at likod/kaliwa at kanang ikiling ≤1°)

Pagsasaayos sa pamamagitan ng gasket (stainless steel gasket ay corrosion-resistant)

Hakbang 5: Seismic reinforcement

Maglagay ng inclined steel wire rope (diameter ≥6mm) sa mga zone ng lindol

Anti-slip rubber pad kapal ≥5mm

Hakbang 6: I-load ang pagsubok

Unti-unting taasan ang counterweight (20%→50%→100%)

Patuloy na subaybayan ang settlement sa loob ng 72 oras (dapat ay ≤0.5mm)
